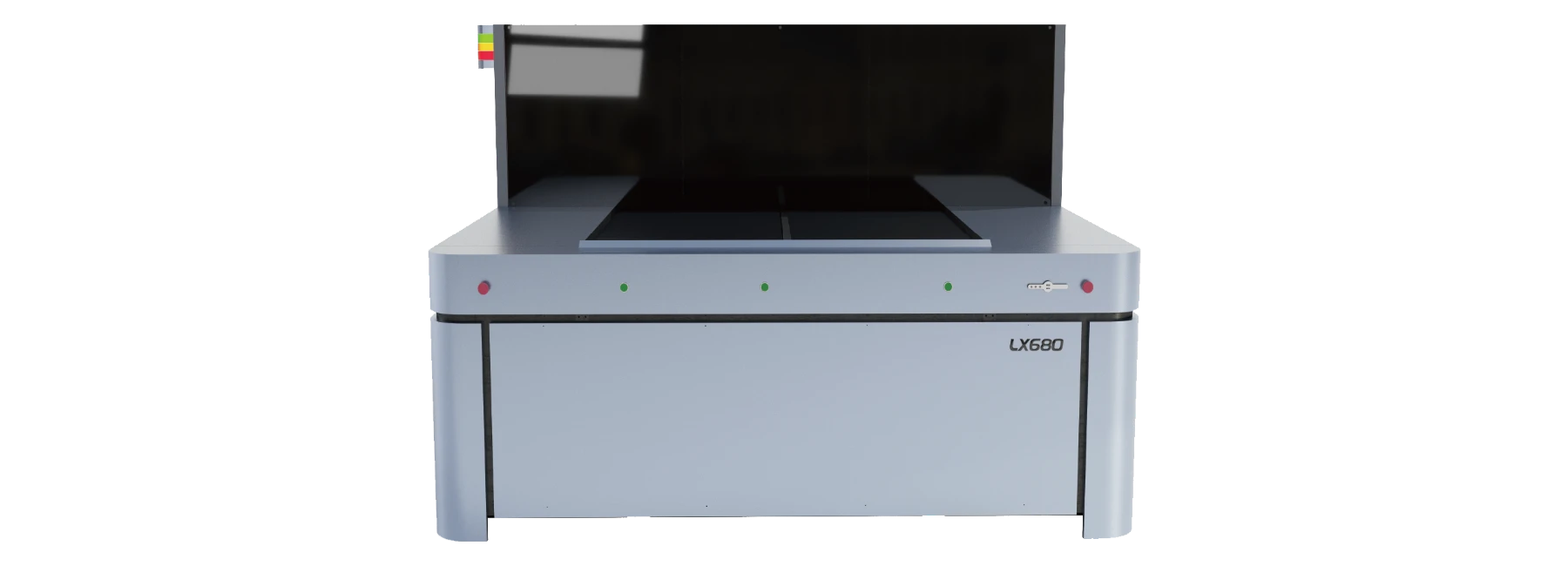

LX680 Легендарный принтер
LX680 - это легендарный принтер, подходящий для промышленного производства, оснащенный самостоятельно разработанной системой управления печатью. Он использует метод интерактивной печати с двойной платформой, включающий удобный для пользователя дизайн и основанный на потребностях промышленного производства, чтобы представить новый режим печати символов на PCB.
Особенности продукта
Технические характеристики

Стабильная производительность


Использование высококачественных линейных двигателей и промышленной системы централизованного управления PLC обеспечивает стабильное управление машиной, что приводит к более высокой точности печати и стабильной производительности.

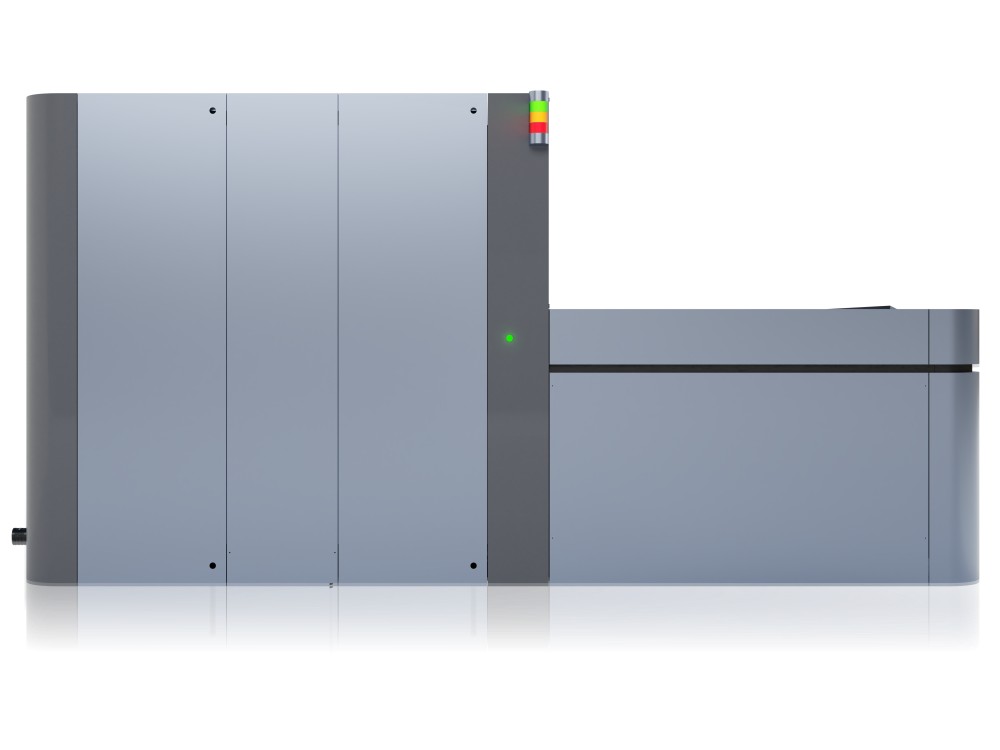

img (4)

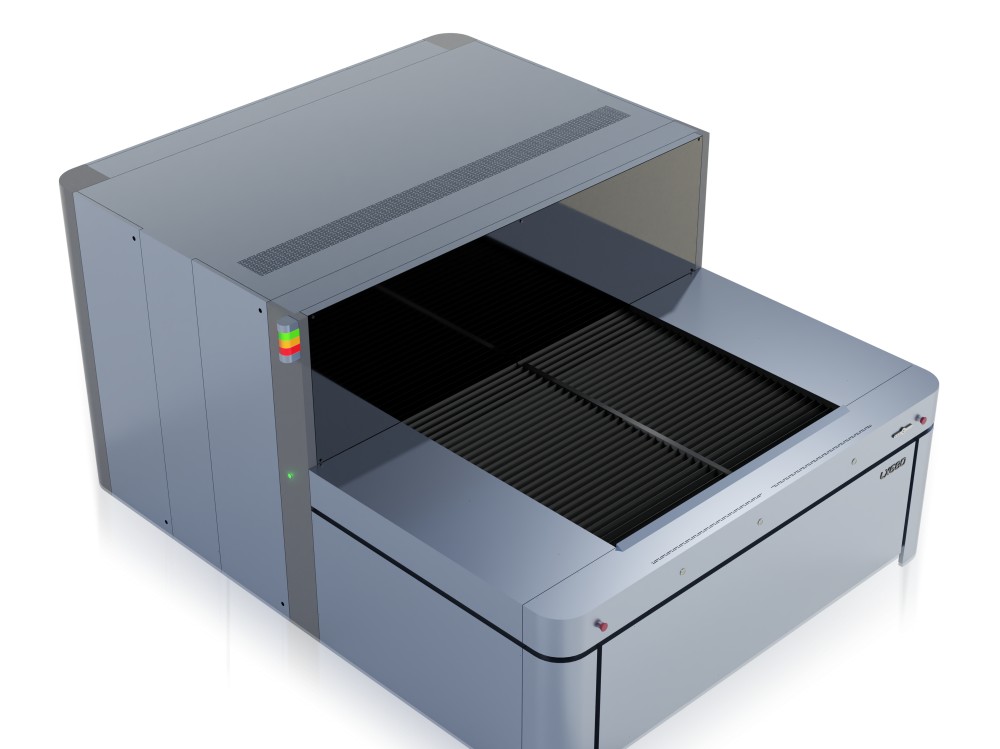

img (1)


Интеллектуальное обслуживание печатающей головки


Автоматизированная конструкция очистки и обслуживания печатающей головки, автоматически выполняющая функции обслуживания и очистки. Конструкция компактна, а бесконтактная очистка печатающей головки не повреждает её и не оставляет остатков чернил на дне.

Точное выравнивание


CCD автоматическое выравнивание, с высокоточной камерой в сочетании с самостоятельно разработанным программным обеспечением для выравнивания, обеспечивает точное выравнивание изображения.

img (5)


Минимальная поверхность печатной платы600mm x 470mm Четырехстороннее зажимное крепление
Максимальная поверхность печатной платы1250mmx1250mm
Метод отверждения чернилLED световое отверждение, мгновенная сушка с LED печатью
Минимальная/Максимальная толщина платы0.1mm-8mm
Максимальная толщина платы (без креплений)25mm
Количество печатающих головок4 печатающие головки, 2-4 (опционально)
Максимальное разрешение печати1440dpix 1440dpi
Минимальная ширина линии3min(75um) (При хорошем натяжении паяльной маски)
Минимальный размер текста500µmx400µm (При хорошем натяжении паяльной маски)
Точность регистрации±35µm
Глубина резкости изогнутых пластин0.5mm
Метод регистрацииCCD автоматическое выравнивание, 3 или 4 точки (опционально)
Режим печатиЧерновик / Стандарт / Высокое качество (A-A / A-B)
Размер капли чернил13PL
Формат файла печатиGerber Files (*.gbo)
Тип чернилUV светочувствительные чернила
Размер машины3545mm(Д) X 2780mm(Ш) X 1800mm(В)
Вес машины6500kg
Производственная мощностьМинимальный размер
600mm x 470mm
Максимальный размер одной платформыМаксимальный размер
680mmx1250mm1250mmx1250mm
Стандартный режим (2pass)
Тонкий режим (3pass)
Сверхтонкий режим (4pass)
100 сторон/ч
80 сторон/ч
60 сторон/ч
70 сторон/ч
50 сторон/ч
30 сторон/ч
60 сторон/ч
40 сторон/ч
20 сторон/ч
Рабочая средаТемпература 20℃-30C, Влажность40%-70%
Параметры давления воздуха6-8 атмосфер
ПитаниеПитание: AC380, 50HZ, 25A, питание
диапазон колебаний напряжения: ±7%
Максимальная мощность14KW


Приложения, охватывающие всю отрасль

Световые короба для помещений и улицы, выставочные дисплеи, наклейки на автомобильные стекла, световые вывески и коммерческая печать и т.д.
